HORA

miércoles, 25 de febrero de 2009

RESIDENCIA QUIEL

CMEC “Construction Machinery and Eq. Corp” Ricardo Quiel.
Esta casa está ubicada en Nuevo reparto Panamá, urbanización Chanis, Distrito de Panamá. Como siempre, cuando llego a los lugares de trabajo es porque hay electricistas cambia foco que quieren meterse en aguas turbulentas y cuando están en medio del baile simplemente deciden que esa camisa es muy grande para ellos y dejan el trabajo por mitad y lo más triste del caso es que cobran la mitad del trabajo y se van, Pero dándole gracias a Dios que estos señores existen ya de no ser así no tuviera trabajo.

En este proyecto pude encontrar verdaderas porquerías de trabajo dentro de las instalaciones eléctricas como ejemplo:

  • Manguera de agua como conducto eléctrico como tuberías eléctricas (Mucha carga para un solo circuito. )
  • "T” de agua para la derivación de tuberías eléctricas.
  • tuberías tapadas en la pared (los albañiles no la marcaron cuando repellaban)
  • algunos circuitos que no tenían el cable de puesta a tierra (ground).
  • tomacorrientes que tenían los cables al revés (no afecta pero están mal conectados)
  • un solo circuito para lo que es la parte de arriba (baños, cuartos y pasillos).
  • cajas de paso dentro del gypsum que no marcaron en el plano eléctrico.
  • codos de agua dentro del cielo raso de “gypsum”.
  • Empalmes flojos.
  • cajas instaladas muy bajas.

    “ Las instalaciones que hicimos"
  • Reconocimiento de Plano eléctrico de todas las instalaciones
  • Identificación de circuitos existentes.
  • Desinstalación de panel eléctrico viejo.
  • Instalación de panel eléctrico con barras de 150 amperios en la lavanderia
  • Colocación de circuitos eléctricos para: lavandería, cocina, microondas, sala familiar, oficina y deposito, computadora de oficina,
  • colocación y alambrado de salidas especiales para aires acondicionados, cuarto principal,
  • instalación para motor del yacusi. salidas especiales telefónicas y de cable tv,
  • separación de circuitos eléctricos de luminarias con tomacorrientes,
  • instalación de abanicos de techo y luminarias de tipo ojo buey.
  • instalación de reguladores de intensidad (dimmer),
  • cambio de todos los interruptores y tomacorrientes.


Ver Fotos

TECNICO ELECTRISISTA





JUAN MANUEL OJO

TUBERIAS DEBAJO DEL PISO


REPARACION DE TUBERIA CON MANGUERA


SALIDA ELECTRICA EN LA OFICINA


TUBERIAS PARA LAS SALIDA S DE LUCES DEL ESTACIONAMIENTO


TUBERIAS PARA EL PANEL NUEVO
"Entren que caben 100"


LUMINARIAS DE COCINA Y EL EXTRACTOR

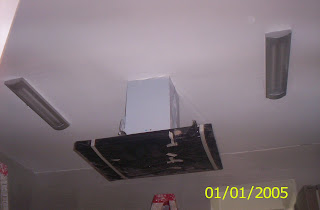

LUCES APAGADAS DE LA COCINA


DISEÑO DE LA SALA CON SUS LUCES,CONTROLADOS DESDE 3 PUNTOS
Lámparas del centro ( 2 interruptores de 3 vias) , Lámpras de las esquinas
( regulador de intensidad)


LUCES DEL ESTACIONAMIENTO CON CIELO DE GYPZUM



DESDE DEL OTRO LADO DE LA CALLE , YA DANDOLE LOS ULTIMOS TOQUES



( se nota la diferencia ¿verdad?)

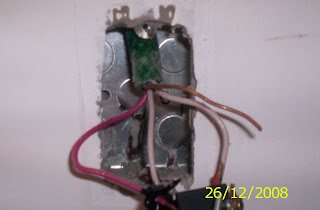

INTERRUPTOR DE 3 VIAS CON MANGUERA


SIGUEN LAS LUCES DEL ESTACIONAMIENTO


PARA QUE NO DIGAN QUE ES MENTIRA.


CUADRO DE MEDIDOR ENTREGADO

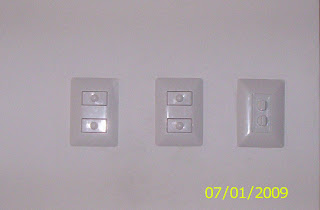

REGULADORES DE INTENSIDAD

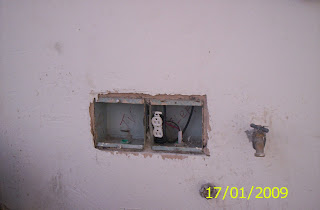

CAJA DE PASO 6X6X12 CON TOMACORRIENTE PARA CODIFICADOR DE CABLE ONDA



REPARACION DE CAJAS POR LA MANGUERA



VERIFICANDO EMPALMES

CAJA DE PASO 12X12X4. (fecha de foto errada)

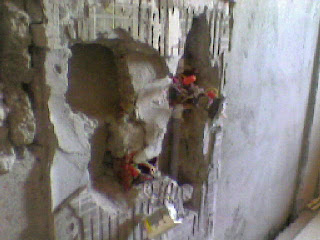

ESTO FUE LO QUE ENCONTRÉ EN EL BAÑO PRINCIPAL (que bonito se ve por fuera)


CIELO ANTES DEL GYPSUM, DEL ESTACIONAMIENTOS


CAJA DE PASO 12X12X4 ANTES DE FORRAR CON AZULEJOS

PANEL ELECTRICO CON MINI BREAKER PARA INDEPENDIZAR LOS CIRCUITOS,
CON CARGA MENOR DE 400 WATTS C/U.

ABANICO DE TECHO DE TERRAZA


ABANICO DE TECHO DE SALA-FAMILIAR


ABANICO DE TECHO DE COMEDOR

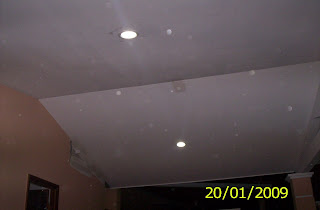

CIELO RASO DE ESTACIONAMIENTO CON LUCES TIPO OJOS DE BUEY


TUBERIAS ELECTRICAS ARRIBA DEL CIELO RASO POR LOS MUCHACHOS DE SEGED


TUBERIAS ANTES DEL PISO EN EL DESAYUNADOR

VISTA DE LA CASA DE NOCHE DESDE EL OTRO LADO DE LA CALLE



TIPO DE ENTRADA


CASA CUANDO LLEGAMOS
